2ZBG型周邊傳動刮泥機
概述
ZGB型周邊傳動刮泥機廣泛應用于給排水、市政工程中沉淀池污泥的刮集和排除，按其結構可分為單周邊傳動刮泥機和雙周邊傳動刮泥機。
型號說明
型號表示意義
1、傳動裝置進行了優化設計，效率更高，外形更趨美觀，可按照明用戶要求配進口減速機或軸裝式減速機，更美觀耐用。
2、該設備處理最大，刮集污泥效果好。
3、該設備結構緊湊，占地面積小，操作維護方便。
4、該設備運行平穩，刮泥、刮浮渣能同時進行，能耗省。
2、該設備處理最大，刮集污泥效果好。
3、該設備結構緊湊，占地面積小，操作維護方便。
4、該設備運行平穩，刮泥、刮浮渣能同時進行，能耗省。
結構和工作原理
ZGB型周邊傳動刮泥機主要由穩流筒、集電裝置、中心支座。工作橋（主梁）、刮泥機構、驅動裝置、行走裝置和電控箱等部分組成。中心支座由固定支承座、回轉軸承和機架組成，可同時承受軸向力、徑向力和傾覆力矩。集電裝置采用滑環式集電裝置、由集電環和電刷架組成。浮渣刮板、浮渣粑板浮渣漏斗組成排渣機構，能有效地清除水面浮渣。工作橋是連接中心支座和行走端梁的大型部件，其上有走道板和欄桿，鋼梁的下面連接刮泥機構，排渣機構等，在行走裝置的帶動下來完成刮泥、排渣工作。

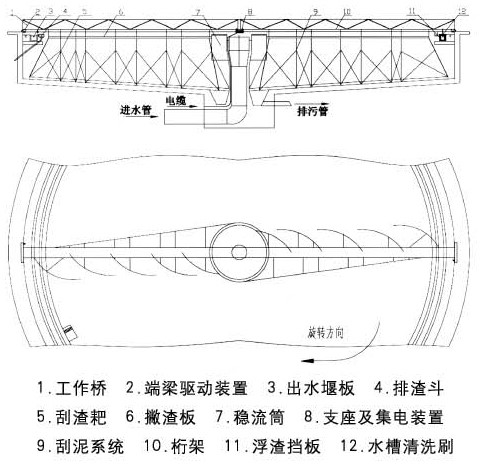

安裝示意圖

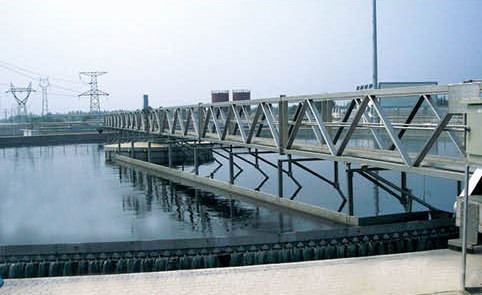

產品照片
型號及主要技術參數
| 型號 | 池徑D(m) | 池深H(m) | 周邊線速度（m/min） | 驅動功率 |
|---|---|---|---|---|
| ZBG-20 | 20 | 3.5 | 1.36 | 1.1 |
| ZBG-25 | 25 | 3.5 | 1.70 | 1.5 |
| ZBG-30 | 30 | 4.0 | 2.04 | 2.2 |
| ZBG-38 | 38 | 4.0 | 2.58 | 1.1X2 |
| ZBG-45 | 45 | 4.5 | 3.05 | 1.5X2 |
| ZBG-50 | 50 | 4.5 | 3.38 | 2.2X2 |
